Perché la sottostruttura deve essere livellata?
Nel montaggio di impianti fotovoltaici i profili di montaggio devono essere perfettamente allineati, affinché i moduli appoggino in modo uniforme e senza tensioni. Travetti, listellature, coperture o piani di posa però raramente sono perfettamente piani. Già pochi millimetri di scostamento causano moduli in tensione, fughe irregolari e file non allineate.
La soluzione: i dislivelli vengono compensati nei punti d'appoggio con spessori piani o spessori di regolazione prima di fissare definitivamente la sottostruttura. La plastica ha un chiaro vantaggio rispetto al legno: non assorbe umidità, non marcisce e mantiene la sua forma nel tempo, anche con temperature variabili.

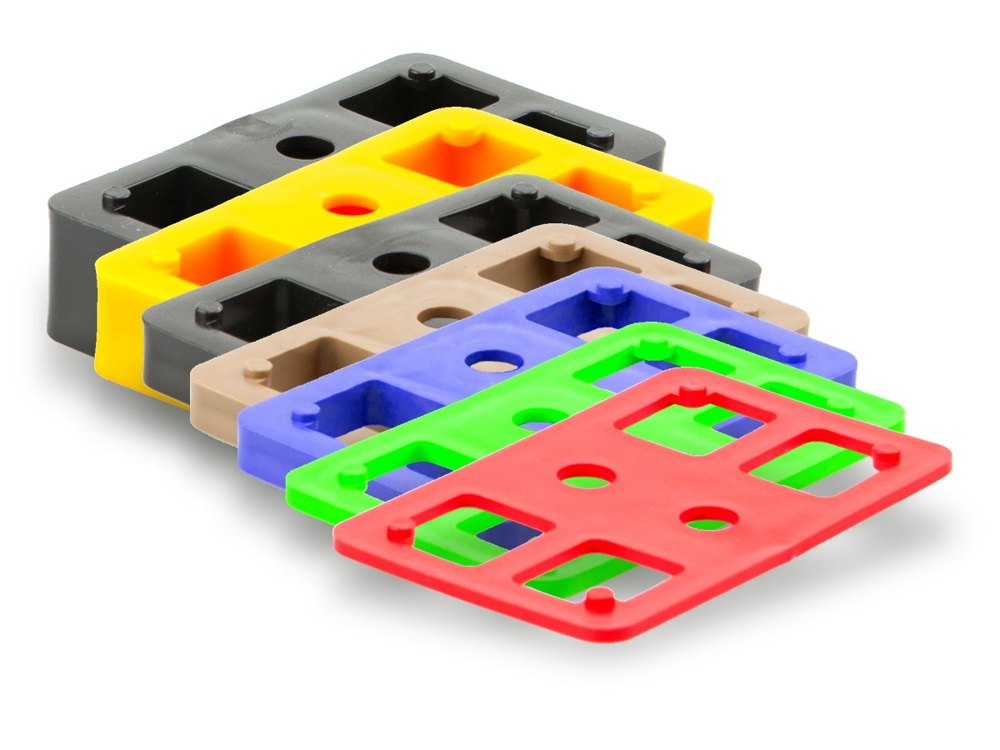

Spessori di regolazione 80 × 50 mm: fatti per livellare
Gli spessori di regolazione GV hanno perni che si incastrano tra loro durante l'impilamento. Così gli spessori non scivolano mentre si allinea la sottostruttura. Sotto pressione i perni scompaiono e gli spessori appoggiano su tutta la superficie. Il colore indica lo spessore:
| Spessore | Colore | Contenuto |
|---|---|---|
| 2 mm | rosso | 500 / cartone |
| 3 mm | verde | 500 / cartone |
| 5 mm | blu | 500 / cartone |
| 7 mm | marrone | 500 / cartone |
| 10 mm | nero | 500 / cartone |
| 15 mm | giallo | 250 / cartone |
| 20 mm | nero | 250 / cartone |
Gli spessori di regolazione sono disponibili anche assortiti in sacchetto (MINI 40, MID 80 e MIX 155), ideali per il furgone di montaggio.
Quale spessore piano per quale appoggio?
- Appoggi puntuali: spessori di regolazione 80 × 50 mm o spessori piani 70 × 70 mm. Quelli da 70 × 70 mm hanno un foro centrale e possono essere avvitati insieme al componente.
- Appoggi lunghi, profili e magatelli: spessori piani 120 × 50, 160 × 50 o 180 × 60 mm.
- Lunghezze variabili: spessori piani divisibili 300 × 80 mm, da spezzare alla lunghezza necessaria.
Una panoramica di tutti i formati e colori si trova nella guida Spessori piani: colori, spessori e formati.
Ecco come procedere
- Rilevare le quote: tendere un filo o fissare con il laser la quota prevista dei profili e misurare la distanza in ogni punto d'appoggio.
- Compensazione grossolana: inserire prima gli spessori maggiori, poi raggiungere la misura finale con spessori sottili (2 o 3 mm).
- Impilare in modo allineato: sovrapporre gli spessori a filo, in modo che il carico venga trasmesso in verticale. Pochi strati spessi sono più stabili di molti strati sottili.
- Fissare e controllare: fissare la sottostruttura secondo le indicazioni del produttore del sistema e verificare ancora una volta l'allineamento dei profili.
Materiale con girasole
Molti prodotti GV sono realizzati in un composito fibrorinforzato con fibre di gusci di semi di girasole, che sostituisce fino al 35 % della plastica a base di petrolio. Un'ottima scelta per impianti costruiti per produrre energia pulita. Maggiori informazioni nella pagina Sostenibilità.
Domande frequenti
Si può usare il legno per spessorare la sottostruttura fotovoltaica?
Il legno può assorbire umidità, gonfiarsi e col tempo marcire. Gli spessori piani e gli spessori di regolazione in plastica, invece, mantengono la loro forma nel tempo e sono quindi più adatti per appoggi all'esterno.
Fino a che altezza si possono impilare gli spessori di regolazione?
Dipende dal carico e dal piano di posa. In linea di principio: meglio usare pochi spessori spessi che molti sottili e impilarli in modo allineato. Sono determinanti le indicazioni del produttore del sistema di montaggio e i calcoli statici.
Quali spessori sono disponibili per gli spessori di regolazione?
Sette spessori da 2 a 20 mm: 2, 3, 5, 7, 10, 15 e 20 mm, ciascuno con codice colore.
Sono disponibili prove di compressione?
Sì. I rapporti di prova sono disponibili in PDF nella pagina prodotto Spessori piani.
Queste indicazioni sono un orientamento generale tratto dalla pratica. Fanno fede le normative vigenti, le indicazioni dei produttori di serramenti o di sistemi e la progettazione del singolo caso.
