Warum Fenster verklotzt werden
Ein Fenster muss sein Eigengewicht sowie Wind- und Nutzlasten sicher in den Baukörper ableiten. Nach dem Leitfaden zur Montage (RAL) geschieht das für alle Kräfte in der Fensterebene über Tragklötze. Dübel, Schrauben oder Montageanker sind dafür nicht gedacht: Sie halten das Fenster in Position, übernehmen aber nicht das Gewicht. Fehlen die Tragklötze, sind spätere Schäden wie klemmende Flügel, Risse oder undichte Anschlüsse wahrscheinlich.
Tragklotz und Distanzklotz: der Unterschied
- Tragklötze sitzen unten zwischen Blendrahmen und Baukörper und tragen das Gewicht des Fensters dauerhaft ab, typischerweise unter den Rahmenecken und unter Pfosten.
- Distanzklötze sitzen seitlich und oben. Sie halten den Rahmen auf Abstand und verhindern, dass er sich beim Befestigen verzieht, typischerweise im Bereich der Befestigungspunkte.
Worauf es bei den Klötzen ankommt
- Druckfest und formstabil: Der Klotz muss die Last dauerhaft tragen, ohne nachzugeben. Ziegelreste, Kanthölzer oder große Holzkeile sind ungeeignet.
- Platz für Dämmung und Abdichtung: Die Klötze dürfen die umlaufende Fuge nicht versperren, damit Dämmstoff und Dichtbänder durchgehend angebracht werden können.
- Feuchtebeständig: Kunststoffklötze nehmen kein Wasser auf und verrotten nicht.
- Passende Stärke: Die Fugenbreite wird über die Klotzstärke eingestellt. Bei Bedarf mehrere Stärken kombinieren.
So gehen Sie vor
- Fenster in die Öffnung stellen und mit Montagekeilen vorläufig ausrichten.
- Tragklötze in der passenden Stärke unter die Lastabtragungspunkte setzen, also unter die Rahmenecken und unter Pfosten.
- Distanzklötze seitlich und oben im Bereich der Befestigungspunkte einsetzen.
- Rahmen lotrecht und fluchtgerecht prüfen, dann befestigen.
- Montagekeile, die nur zum Ausrichten dienten, wieder entfernen, sofern sie die Abdichtung behindern. Die Last liegt jetzt auf den Tragklötzen.
- Fuge dämmen und abdichten.
Die passenden GV Klötze

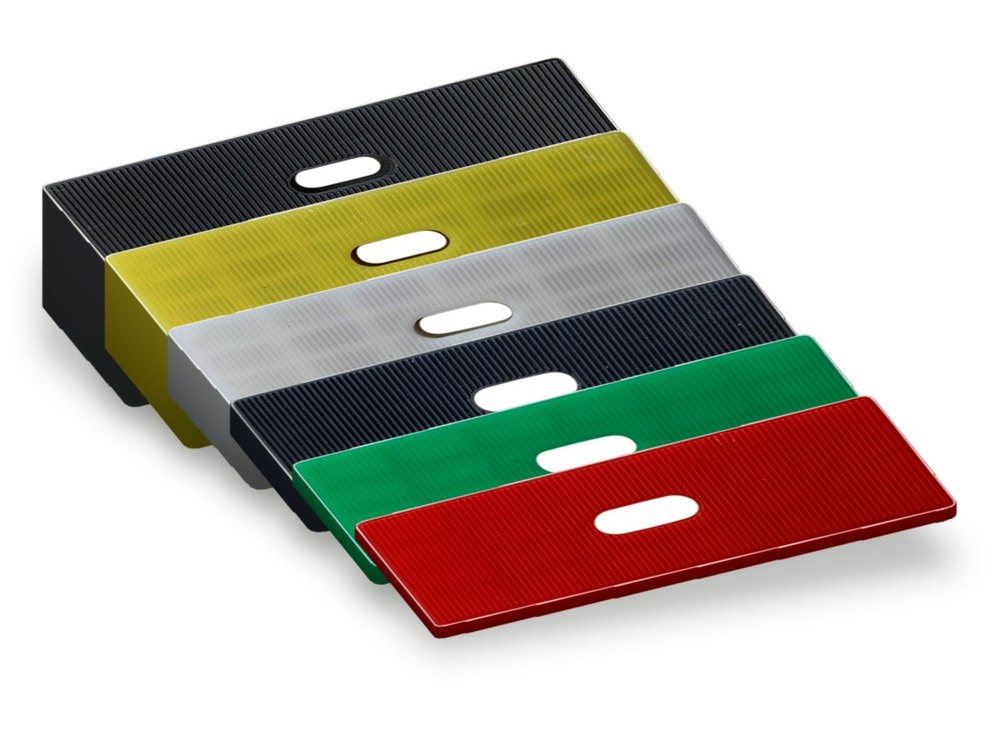

Die GV Trag- und Montageklötze 80 × 30 mm gibt es in sechs Stärken, farblich codiert:
| Stärke | Farbe |
|---|---|
| 2 mm | rot |
| 3 mm | grün |
| 5 mm | schwarz |
| 10 mm | weiß |
| 15 mm | gelb |
| 20 mm | schwarz |
Für den Feinausgleich eignen sich zusätzlich Unterlegplatten ab 1,5 mm. Für die Klötze liegen Druckprüfungen vor; die Prüfberichte finden Sie auf der Produktseite.
Häufige Fragen
Wo werden Tragklötze beim Fenster gesetzt?
Unten zwischen Blendrahmen und Baukörper, typischerweise unter den Rahmenecken und unter Pfosten. Maßgeblich sind die Angaben des Fensterherstellers.
Reichen Rahmendübel ohne Tragklötze?
Nein. Befestigungsmittel halten das Fenster in Position, sind aber nicht dafür ausgelegt, das Gewicht in der Fensterebene dauerhaft abzutragen. Dafür sind nach dem Leitfaden zur Montage Tragklötze vorgesehen.
Was ist der Unterschied zwischen Tragklotz und Distanzklotz?
Tragklötze tragen das Gewicht des Fensters ab und sitzen unten. Distanzklötze sitzen seitlich und oben und halten den Rahmen auf Abstand, damit er sich beim Befestigen nicht verzieht.
Welche Stärken gibt es bei GV Trag- und Montageklötzen?
2, 3, 5, 10, 15 und 20 mm im Format 80 × 30 mm, jeweils farblich codiert.
Diese Hinweise sind eine allgemeine Orientierung aus der Praxis. Maßgeblich sind die geltenden Regelwerke, die Angaben der Fenster- bzw. Systemhersteller und die Planung im Einzelfall.
