Il sistema: quattro componenti, qualsiasi altezza

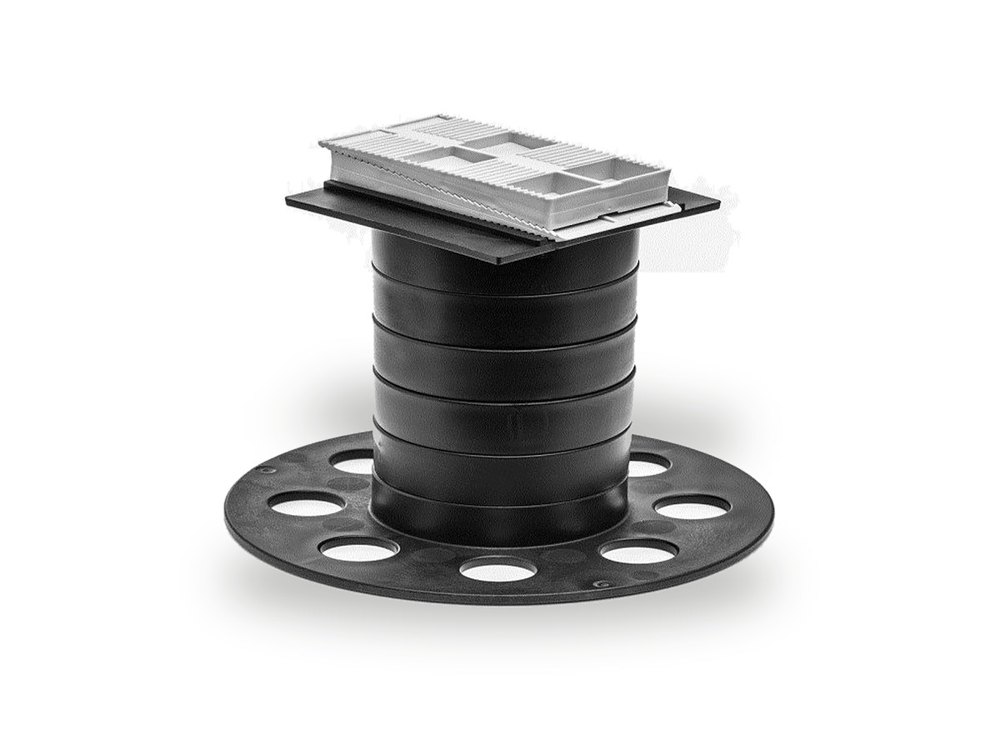

Il supporto regolabile GV è un sistema modulare composto da piastra di base, anelli distanziatori, piastra d'appoggio e cunei. Consente di realizzare qualsiasi altezza di installazione da 15 a 210 mm, per terrazze, balconi, terrazze sul tetto e pavimenti interni. L'ampia piastra di base (Ø 150 mm) distribuisce il carico, in modo che non affondi né nel terreno né nell'impermeabilizzazione del tetto. Ogni supporto regolabile sopporta carichi fino a una tonnellata.
| Componente | Dimensioni |
|---|---|
| Piastra di base (G) | Ø 150 mm, altezza 30 mm |
| Anello distanziatore (D) | Ø 70 mm, altezza 25 mm |
| Piastra d'appoggio (A) | 80 × 80 mm, altezza 5 mm |
| Cuneo grigio | 87 × 43 × 15 mm |
Calcolare l'altezza di installazione
L'altezza che il supporto regolabile deve compensare si ottiene dalla quota finita desiderata della pavimentazione, sottraendo pavimentazione e sottostruttura:
Altezza del supporto regolabile = quota finita della pavimentazione − spessore delle doghe − altezza della sottostruttura (magatello o profilo in alluminio) − piano di posa
Esempio: la terrazza finita deve trovarsi 160 mm sopra il piano di posa. Le doghe hanno uno spessore di 25 mm, il profilo in alluminio è alto 40 mm. Altezza del supporto regolabile = 160 − 25 − 40 = 95 mm. Secondo la tabella Le servono una piastra di base, due anelli distanziatori, una piastra d'appoggio e due cunei grigi.
Tabella delle altezze
| Altezza di montaggio | Piastra di base | Anelli distanziatori | Piastra d'appoggio | Cunei |
|---|---|---|---|---|
| 15–25 mm | – | – | – | 2 × grigio |
| 25–35 mm | – | – | – | 2 × nero |
| 35–60 mm | 1 | – | 1 | 2 × grigio |
| 60–85 mm | 1 | 1 | 1 | 2 × grigio |
| 85–110 mm | 1 | 2 | 1 | 2 × grigio |
| 110–135 mm | 1 | 3 | 1 | 2 × grigio |
| 135–160 mm | 1 | 4 | 1 | 2 × grigio |
| 160–185 mm | 1 | 5 | 1 | 2 × grigio |
| 185–210 mm | 1 | 6 | 1 | 2 × grigio |
Regolazione fine: spingere due cunei grigi o neri l'uno contro l'altro; l'altezza varia a passi di 0,3 mm.
Quanti supporti regolabili per m²?
I punti di appoggio si trovano, a seconda della sezione dei magatelli e delle indicazioni del produttore, circa ogni 60–80 cm. Con una maglia di 60 × 60 cm si tratta di circa 2,8 supporti regolabili per m², con 80 × 60 cm di circa 2,1 supporti regolabili per m². Preveda punti di appoggio aggiuntivi lungo i bordi e in corrispondenza delle giunzioni della sottostruttura.
Ecco come montare
- Preparare il piano di posa: portante e piano; nelle terrazze sul tetto proteggere l'impermeabilizzazione.
- Tracciare la maglia e posizionare le piastre di base.
- Impilare gli anelli distanziatori fino all'altezza approssimativa, applicare la piastra d'appoggio.
- Posare due cunei sulla piastra d'appoggio dentata e regolare l'altezza con precisione.
- Posare i magatelli o i profili in alluminio, verificare l'altezza con livella o laser.
- Montare le doghe secondo le indicazioni del produttore della pavimentazione.
Di norma si prevede una leggera pendenza di circa 1–2 % in direzione opposta all'edificio, in modo che l'acqua possa defluire. Per le terrazze sul tetto valgono le prescrizioni del progetto di impermeabilizzazione.
Domande frequenti
Fino a che altezza si può regolare il supporto regolabile GV?
Da 15 a 210 mm. Fino a 35 mm bastano due cunei, oltre si aggiungono piastra di base, piastra d'appoggio e fino a sei anelli distanziatori.
Quanto sopporta un supporto regolabile?
Fino a una tonnellata di carico a compressione per supporto regolabile.
Quanti supporti regolabili servono per metro quadrato?
Con una maglia di 60 × 60 cm circa 2,8 pezzi per m², con 80 × 60 cm circa 2,1 pezzi. Prevedere punti di appoggio aggiuntivi lungo i bordi e in corrispondenza delle giunzioni.
Il supporto regolabile è adatto per terrazze sul tetto?
Sì. L'ampia piastra di base distribuisce il carico e non affonda nella guaina del tetto. Occorre rispettare le prescrizioni del progetto di impermeabilizzazione.
Queste indicazioni sono un orientamento generale tratto dalla pratica. Fanno fede le normative vigenti, le indicazioni dei produttori di serramenti o di sistemi e la progettazione del singolo caso.
