Waarvoor vulplaatjes?
Vulplaatjes vereffenen hoogteverschillen op de millimeter nauwkeurig en dragen belastingen vlakverdeeld af naar de ondergrond. Ze worden tussen bouwdeel en ondergrond gelegd, bijvoorbeeld onder dorpels, regels, stijlen, onderconstructies, consoles of raamkozijnen. Omdat ze van kunststof zijn, nemen ze geen vocht op, rotten ze niet en blijven ze blijvend vormvast.
Meerdere plaatjes kunnen tot de gewenste totale dikte worden gecombineerd. Zo volstaat een klein assortiment om vrijwel elke hoogte te bereiken.

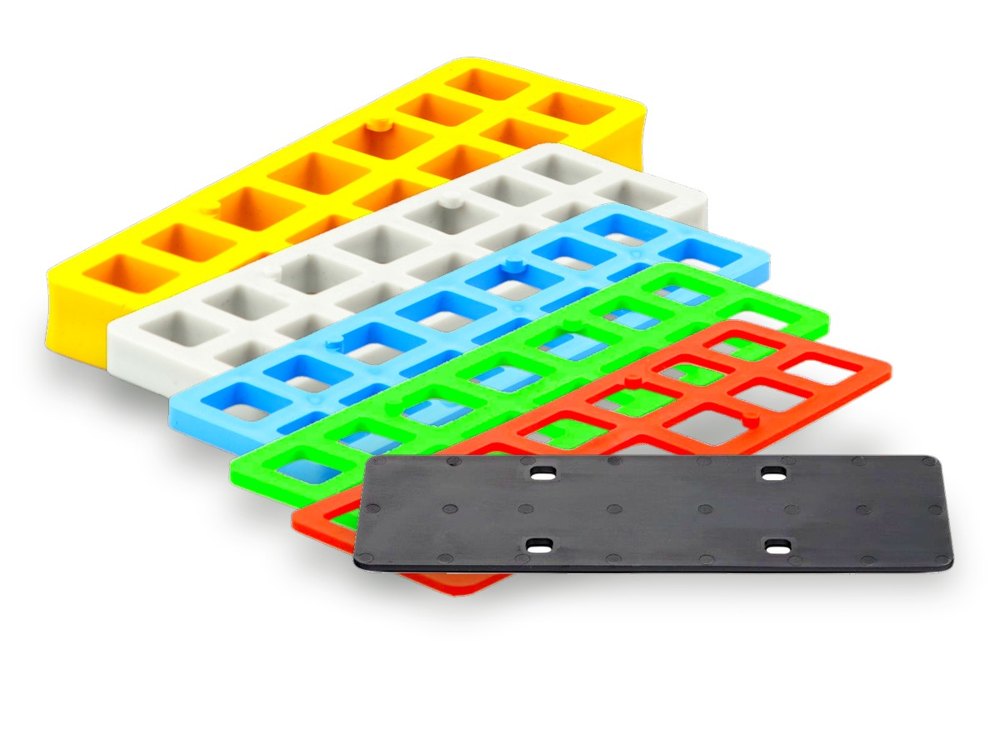

De kleurcode: dikte in één oogopslag
Bij GV vulplaatjes geeft de kleur de dikte aan. Op de bouwplaats pakt u zo zonder meten het juiste plaatje, en ook in het assortimentszakje is meteen duidelijk wat waar hoort. Belangrijk: de kleurcode geldt per formaat. Een blauw plaatje is bijvoorbeeld bij 60 × 40 mm 2 mm dik, bij 70 × 70 mm daarentegen 5 mm. Het volgende overzicht toont alle combinaties:
| Dikte | 60 × 40 | 70 × 70 | 100 × 60 | 120 × 50 | 160 × 50 | 180 × 60 | 300 × 80* | JK 80 × 50** |
|---|---|---|---|---|---|---|---|---|
| 1,5 mm | wit | – | – | – | – | – | – | – |
| 2 mm | blauw | rood | blauw | rood | rood | blauw | blauw | rood |
| 3 mm | rood | groen | rood | groen | groen | rood | rood | groen |
| 4 mm | geel | geel | – | – | – | – | geel | – |
| 5 mm | groen | blauw | groen | blauw | blauw | groen | groen | blauw |
| 6 mm | – | bruin | – | – | – | – | zwart | – |
| 7 mm | – | – | – | – | – | – | – | bruin |
| 10 mm | bruin | wit | bruin | zwart | zwart | bruin | grijs | zwart |
| 15 mm | grijs | zwart | grijs | grijs | grijs | grijs | – | geel |
| 20 mm | zwart | zwart | – | – | – | zwart | – | zwart |
* Breekbare vulplaatjes (variabele lengte) 300 × 80 mm · ** Stelblokjes 80 × 50 mm. Formaten 120 × 50 en 160 × 50 mm: nieuwe uitvoering. Bij de vorige uitvoering, die wordt uitgefaseerd, is het plaatje van 15 mm geel in plaats van grijs.
Welk formaat waarvoor?
| Formaat | Diktes | Typische toepassing |
|---|---|---|
| 60 × 40 mm | 1,5 tot 20 mm | Het kleinste formaat: raam- en kozijnbouw, afbouw, kleine steunvlakken |
| 70 × 70 mm | 2 tot 20 mm | Vierkant, met opening in het midden om te fixeren |
| 100 × 60 mm | 2 tot 15 mm | Middelgroot formaat voor bredere steunvlakken |

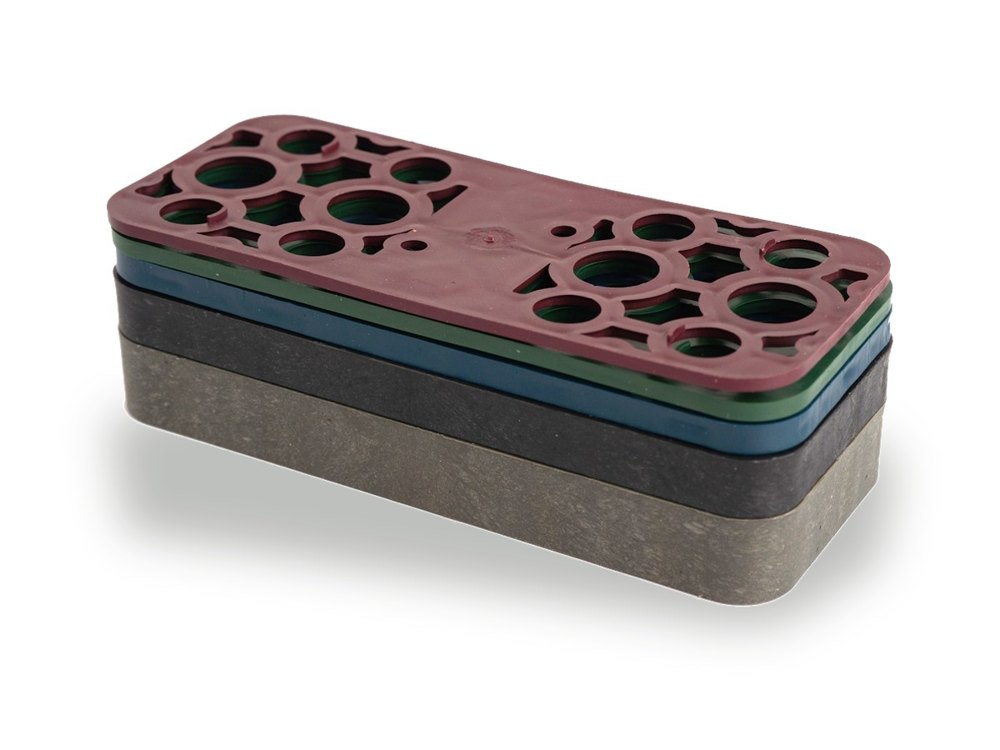

| 120 × 50 mm | 2 tot 15 mm | Lang formaat, bijv. houtbouw en onderconstructies |
| 160 × 50 mm | 2 tot 15 mm | Extra lang voor doorlopende steunvlakken |
| 180 × 60 mm | 2 tot 20 mm | Groot formaat voor brede, lange steunvlakken |
| 300 × 80 mm variabel | 2 tot 10 mm | Op de benodigde lengte af te breken |
| Stelblokjes 80 × 50 mm | 2 tot 20 mm | Met nokken, stapelbaar, bijv. fotovoltaïsche installaties en bouw |
Vuistregel: het steunvlak van het plaatje moet minstens zo groot zijn als het steunvlak van het bouwdeel, zodat de belasting gelijkmatig wordt verdeeld. Voor lange, doorlopende steunvlakken zijn de formaten 160 × 50 of 180 × 60 mm geschikt, voor variabele lengtes de breekbare plaatjes 300 × 80 mm.
Diktes correct combineren
- Eerst grof, dan fijn: eerst de dikke plaatjes voor de basishoogte, daarna met dunne plaatjes (1,5 tot 3 mm) op de eindmaat komen.
- Weinig lagen zijn beter dan veel: één plaatje van 10 mm is stabieler dan vijf plaatjes van 2 mm. Bouw grote hoogtes daarom op met de dikke diktes.
- Gelijk stapelen: leg de plaatjes precies op elkaar, zodat de belasting verticaal wordt afgedragen.
- Fixeren: formaten met opening (bijv. 70 × 70 mm) kunnen worden meegeschroefd. Stelblokjes hebben nokken die bij het stapelen in elkaar grijpen en onder druk verdwijnen.
Belastbaarheid
Voor alle formaten zijn druktests beschikbaar. U vindt de testrapporten als pdf op de productpagina vulplaatjes. Houd bij hoge of blijvende belastingen rekening met de voorschriften van de constructeur of de systeemfabrikant.
Veelgestelde vragen
Welke kleur staat voor welke dikte?
Dat hangt af van het formaat. Bij 60 × 40 mm geldt bijvoorbeeld: wit 1,5 mm, blauw 2 mm, rood 3 mm, geel 4 mm, groen 5 mm, bruin 10 mm, grijs 15 mm, zwart 20 mm. Het volledige overzicht voor alle formaten staat in de tabel hierboven.
Kun je vulplaatjes stapelen?
Ja. Meerdere plaatjes kunnen tot de gewenste dikte worden gecombineerd. Gebruik voor grote hoogtes liever enkele dikke dan veel dunne plaatjes en stapel de plaatjes precies op elkaar.
Zijn er vulplaatjes in variabele lengte?
Ja, de breekbare vulplaatjes 300 × 80 mm kunnen op de benodigde lengte worden afgebroken. Ze zijn er in zes diktes van 2 tot 10 mm.
Waarvan zijn GV vulplaatjes gemaakt?
Van kunststof, geproduceerd in Duitsland. Een deel van de producten bevat vezels van zonnebloempitdoppen, die tot 35 % kunststof op aardoliebasis vervangen.
Deze aanwijzingen zijn een algemene oriëntatie uit de praktijk. Bepalend zijn de geldende regelgeving, de opgaven van de raam- of systeemfabrikant en de planning in het concrete geval.
